MOS管作為電子設備必不可少的電子元件，也是廠家需要了解的一個電子元件。實際上，有許多廠家在利用MOS管的時候是不會在意它的具體作用的。但只有知道它在電子設備中的工作原理和起到怎樣的作用，才能根據它的特性及自身產品的特色來選擇搭配最適宜的MOS管，也就能夠提高產品的效能，提升自身與其他產品的競爭力。

MOS管工作原理

當柵-源電壓VGS=0時，即使加上漏-源電壓VDS，總有一個PN結處于反偏狀態，漏-源極間沒有導電溝道（沒有電流流過），所以這時漏極電流ID=0。此時若在柵-源極間加上正向電壓，即VGS＞0，則柵極和硅襯底之間的SiO2絕緣層中便產生一個柵極指向P型硅襯底的電場，由于氧化物層是絕緣的，柵極所加電壓VGS無法形成電流，氧化物層的兩邊就形成了一個電容。

VGS等效是對這個電容充電，并形成一個電場，隨著VGS逐漸升高，受柵極正電壓的吸引，在這個電容的另一邊就聚集大量的電子并形成了一個從漏極到源極的N型導電溝道。當VGS大于管子的開啟電壓VT（一般約為2V）時，mos場效應管N溝道管開始導通，形成漏極電流ID，我們把開始形成溝道時的柵-源極電壓稱為開啟電壓，一般用VT表示。控制柵極電壓VGS的大小改變了電場的強弱，就可以達到控制漏極電流ID的大小的目的。

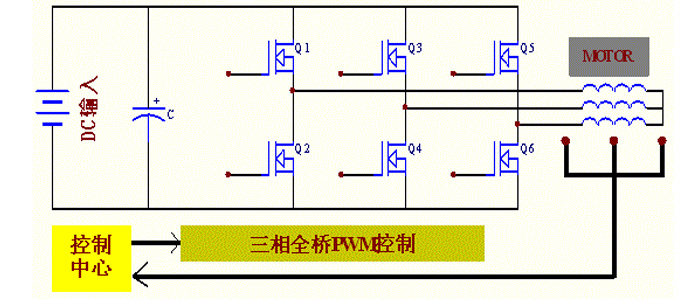

MOS管應用電路

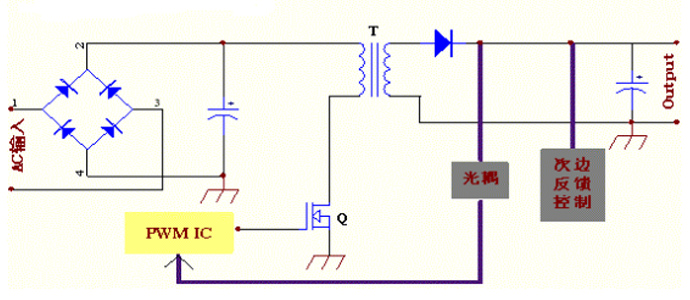

飛虹MOS管廠家表示MOS管最顯著的特性是開關特性好，所以被廣泛應用在需要電子開關的電路中，常見的如開關電源，也有照明調光。現在的MOS驅動，有幾個特別的需求。1，低壓應用當使用5V電源，mos場效應管這時候如果使用傳統的結構，由于三極管的be有0.7V左右的壓降，導致實際最終加在gate上的電壓只有4.3V。這時候，我們選用標稱gate電壓4.5V的MOS管就存在一定的風險。 同樣的問題也發生在使用3V或者其他低壓電源的場合。
